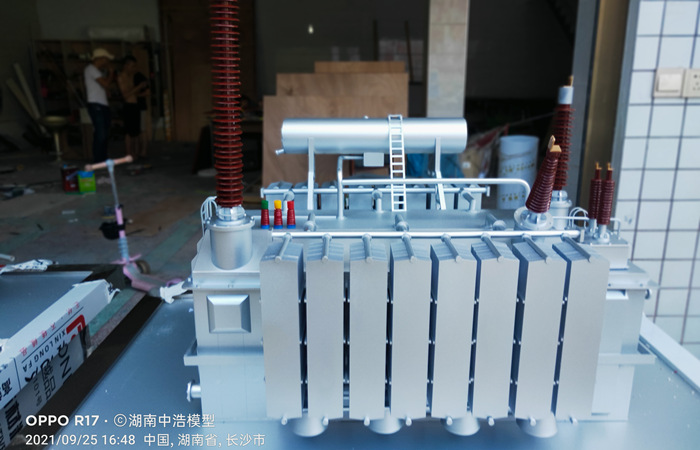

1、規格 參考尺寸：變壓器整體長800mm，（包含底座）其他系統設備比例加工；品牌；湖南中浩模型

2、模型功能及原理展示：

1）變壓器整體采用工程塑料上色（也可用有機玻璃制作）結構分色、內容準確反映低壓繞組、絕緣筒、高壓繞組、夾件、墊塊、吊環、高壓連桿、鐵芯、風機、墊腳等組成；整體比例、色彩、內容、功能模擬使人具有“身臨其境”的震撼感覺；

3、模型材質：進口有機玻璃、進口UHU、PVC工程塑料、金屬構件、鋼材、進口啞光烤漆。

4、模型組成部分：

主要設備設施，低壓繞組、絕緣筒、高壓繞組、夾件、墊塊、吊環、高壓連桿、鐵芯、風機、墊腳等組成。

5、模型各系統主要技術參數要求：

1)變壓器模組整體系統布局完整，內容，比例正確，變壓器模型零件采用CAD制圖，激光雕刻機機加工無縫對接拼裝組成，汽車烤漆上色。模型設備采用2-4個有機玻璃制作，結構詳細、分色、細節要求體現到螺絲螺帽；表面防銹處理、漆面為啞光汽車烤漆；變壓器各個結構采用分色標識；整體感為一微縮剖視版“室內仿真工廠”；

”通過三維虛擬現實進行系統的原理、結構的演示，又形象又直觀，配以模型、文字、的說明，方便進行產品使用的說明和培訓。該系統具有真實性、沉浸性和易實現等特點，不僅大大提高了教學容量，彌補了課堂教學的不足，運用生動、形象的方式激發學生學習的興趣，是教學不可缺少的崗位平臺。

參觀人員可以通過選擇目標設備，對其進行相應的規范操作，實現設備的運作原理、尺寸數據呈現、設備零件信息等，使得參觀人員對目標設備增加學習趣味的同時，對其有更清晰的認知。分別實現對設備總體、主要零部件結構及性能介紹。通過該模塊可以使參觀人員直觀地掌握設備的基本結構、各個零部件位置、信息及其作用。

三、變壓器模型實訓設備

ZH13 三相電力變壓器演示臺

ZH14 干式及配電變壓器構造

ZH15 110kV電力變壓器

ZH15 220kV電力變壓器

ZH15 500kV電力變壓器

ZH15 750kV電力變壓器

ZH15 1000kV電力變壓器
